MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

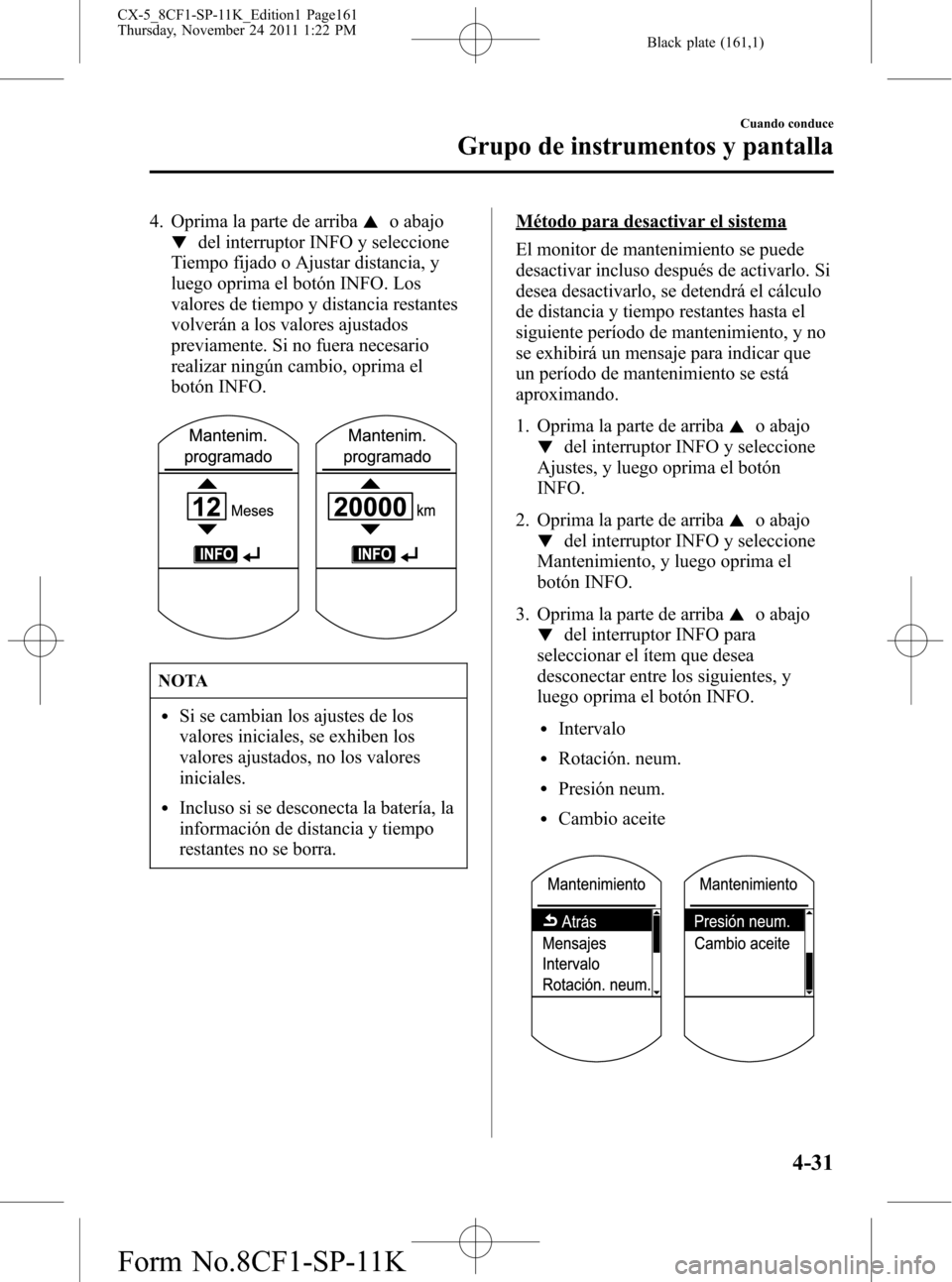

Black plate (161,1)
4. Oprima la parte de arribao abajo
del interruptor INFO y seleccione
Tiempo fijado o Ajustar distancia, y
luego oprima el botón INFO. Los
valores de tiempo y distancia restantes
volverán a los valores ajustados
previamente. Si no fuera necesario
realizar ningún cambio, oprima el
botón INFO.
NOTA
lSi se cambian los ajustes de los
valores iniciales, se exhiben los
valores ajustados, no los valores
iniciales.
lIncluso si se desconecta la batería, la
información de distancia y tiempo
restantes no se borra.
Método para desactivar el sistema
El monitor de mantenimiento se puede
desactivar incluso después de activarlo. Si
desea desactivarlo, se detendrá el cálculo
de distancia y tiempo restantes hasta el
siguiente período de mantenimiento, y no
se exhibirá un mensaje para indicar que
un período de mantenimiento se está
aproximando.
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Mantenimiento, y luego oprima el
botón INFO.
3. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar el ítem que desea
desconectar entre los siguientes, y
luego oprima el botón INFO.
lIntervalo
lRotación. neum.
lPresión neum.
lCambio aceite
Cuando conduce
Grupo de instrumentos y pantalla
4-31
CX-5_8CF1-SP-11K_Edition1 Page161
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

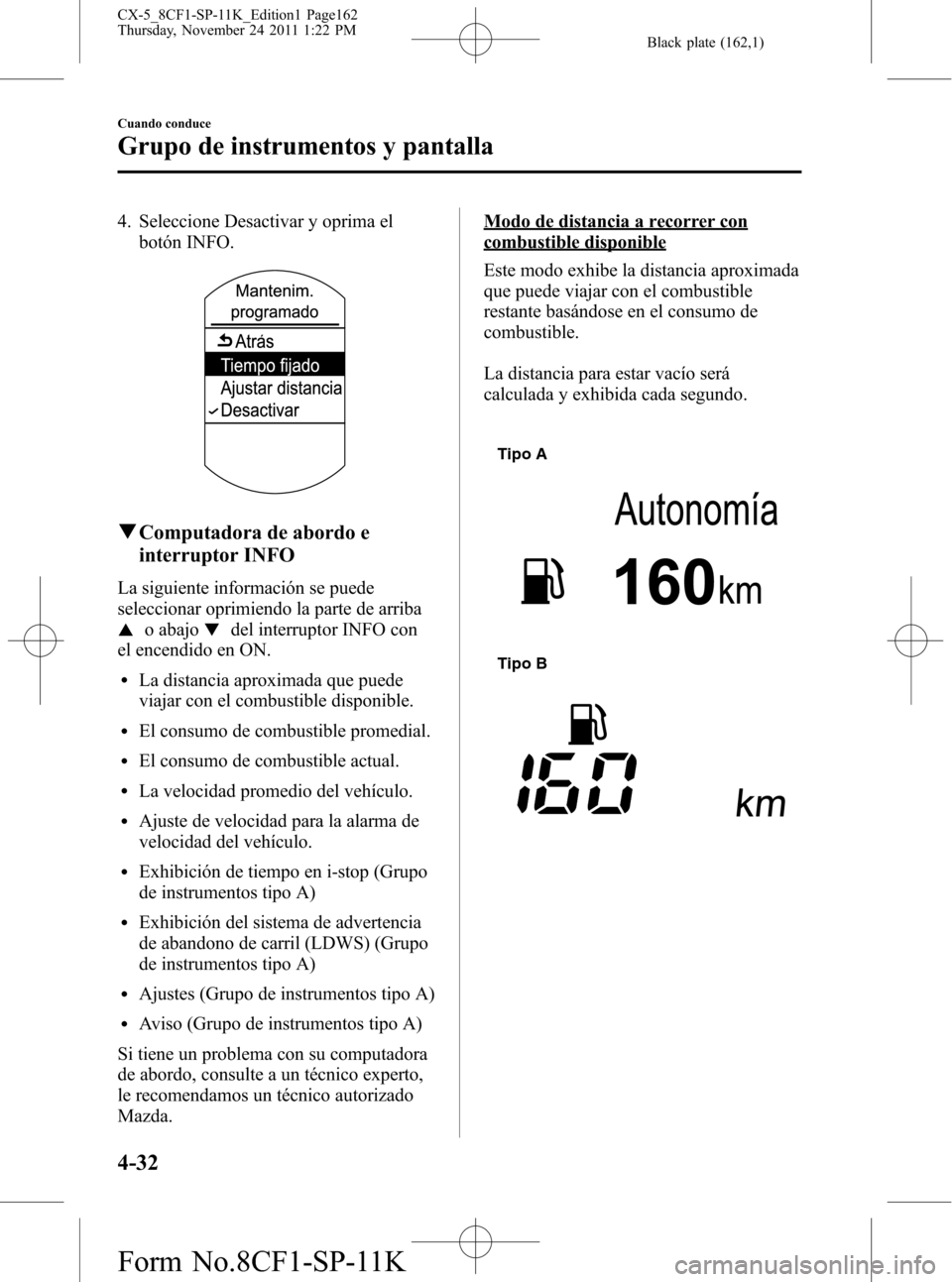

Black plate (162,1)
4. Seleccione Desactivar y oprima el
botón INFO.
qComputadora de abordo e
interruptor INFO
La siguiente información se puede
seleccionar oprimiendo la parte de arriba
o abajodel interruptor INFO con
el encendido en ON.
lLa distancia aproximada que puede
viajar con el combustible disponible.
lEl consumo de combustible promedial.
lEl consumo de combustible actual.
lLa velocidad promedio del vehículo.
lAjuste de velocidad para la alarma de
velocidad del vehículo.
lExhibición de tiempo en i-stop (Grupo
de instrumentos tipo A)
lExhibición del sistema de advertencia
de abandono de carril (LDWS) (Grupo
de instrumentos tipo A)
lAjustes (Grupo de instrumentos tipo A)
lAviso (Grupo de instrumentos tipo A)
Si tiene un problema con su computadora
de abordo, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Modo de distancia a recorrer con
combustible disponible
Este modo exhibe la distancia aproximada
que puede viajar con el combustible
restante basándose en el consumo de
combustible.
La distancia para estar vacío será
calculada y exhibida cada segundo.
Tipo A
Tipo B
4-32
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page162
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

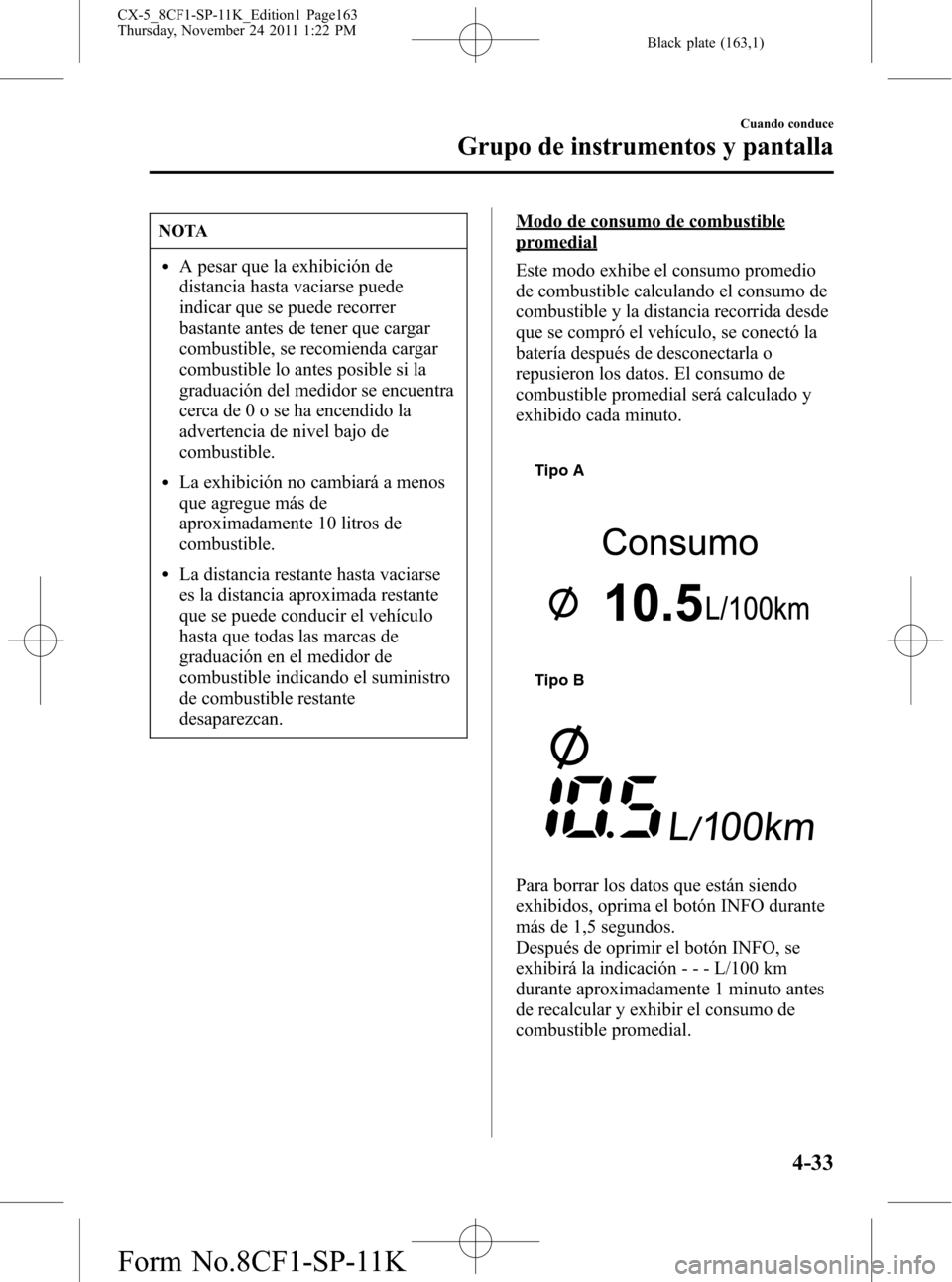

Black plate (163,1)
NOTA
lA pesar que la exhibición de
distancia hasta vaciarse puede
indicar que se puede recorrer
bastante antes de tener que cargar
combustible, se recomienda cargar
combustible lo antes posible si la
graduación del medidor se encuentra
cerca de 0 o se ha encendido la
advertencia de nivel bajo de
combustible.
lLa exhibición no cambiará a menos
que agregue más de
aproximadamente 10 litros de
combustible.
lLa distancia restante hasta vaciarse
es la distancia aproximada restante
que se puede conducir el vehículo
hasta que todas las marcas de
graduación en el medidor de
combustible indicando el suministro
de combustible restante
desaparezcan.
Modo de consumo de combustible
promedial
Este modo exhibe el consumo promedio
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó la
batería después de desconectarla o
repusieron los datos. El consumo de
combustible promedial será calculado y
exhibido cada minuto.
Tipo A
Tipo B
Para borrar los datos que están siendo
exhibidos, oprima el botón INFO durante
más de 1,5 segundos.
Después de oprimir el botón INFO, se
exhibirá la indicación- - - L/100 km
durante aproximadamente 1 minuto antes
de recalcular y exhibir el consumo de
combustible promedial.
Cuando conduce
Grupo de instrumentos y pantalla
4-33
CX-5_8CF1-SP-11K_Edition1 Page163
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

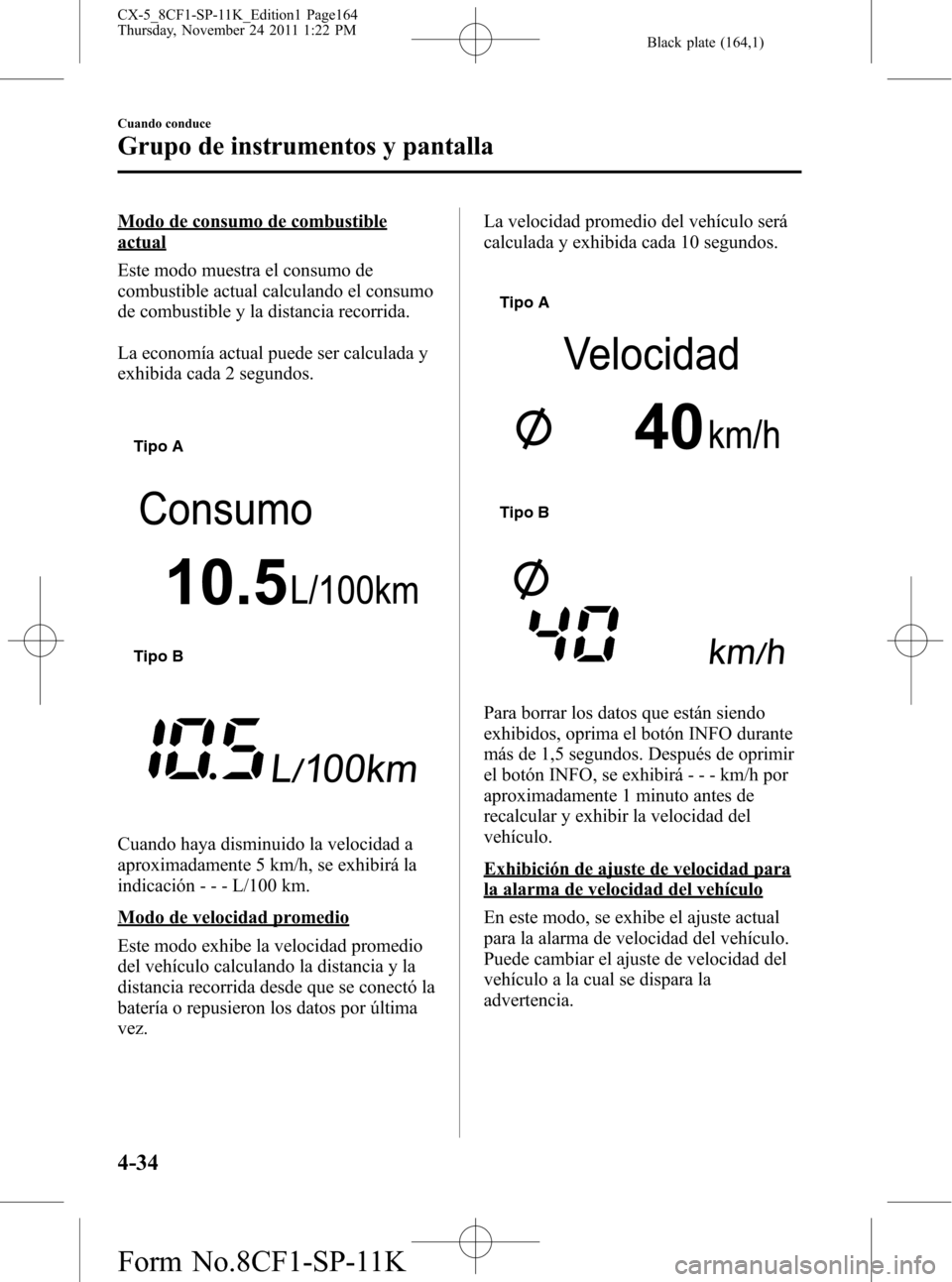

Black plate (164,1)
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada 2 segundos.
Tipo A
Tipo B
Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se exhibirá la
indicación- - - L/100 km.
Modo de velocidad promedio
Este modo exhibe la velocidad promedio
del vehículo calculando la distancia y la
distancia recorrida desde que se conectó la
batería o repusieron los datos por última
vez.La velocidad promedio del vehículo será
calculada y exhibida cada 10 segundos.
Tipo A
Tipo B
Para borrar los datos que están siendo
exhibidos, oprima el botón INFO durante
más de 1,5 segundos. Después de oprimir
el botón INFO, se exhibirá - - - km/h por
aproximadamente 1 minuto antes de
recalcular y exhibir la velocidad del
vehículo.
Exhibición de ajuste de velocidad para
la alarma de velocidad del vehículo
En este modo, se exhibe el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de velocidad del
vehículo a la cual se dispara la
advertencia.
4-34
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page164
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

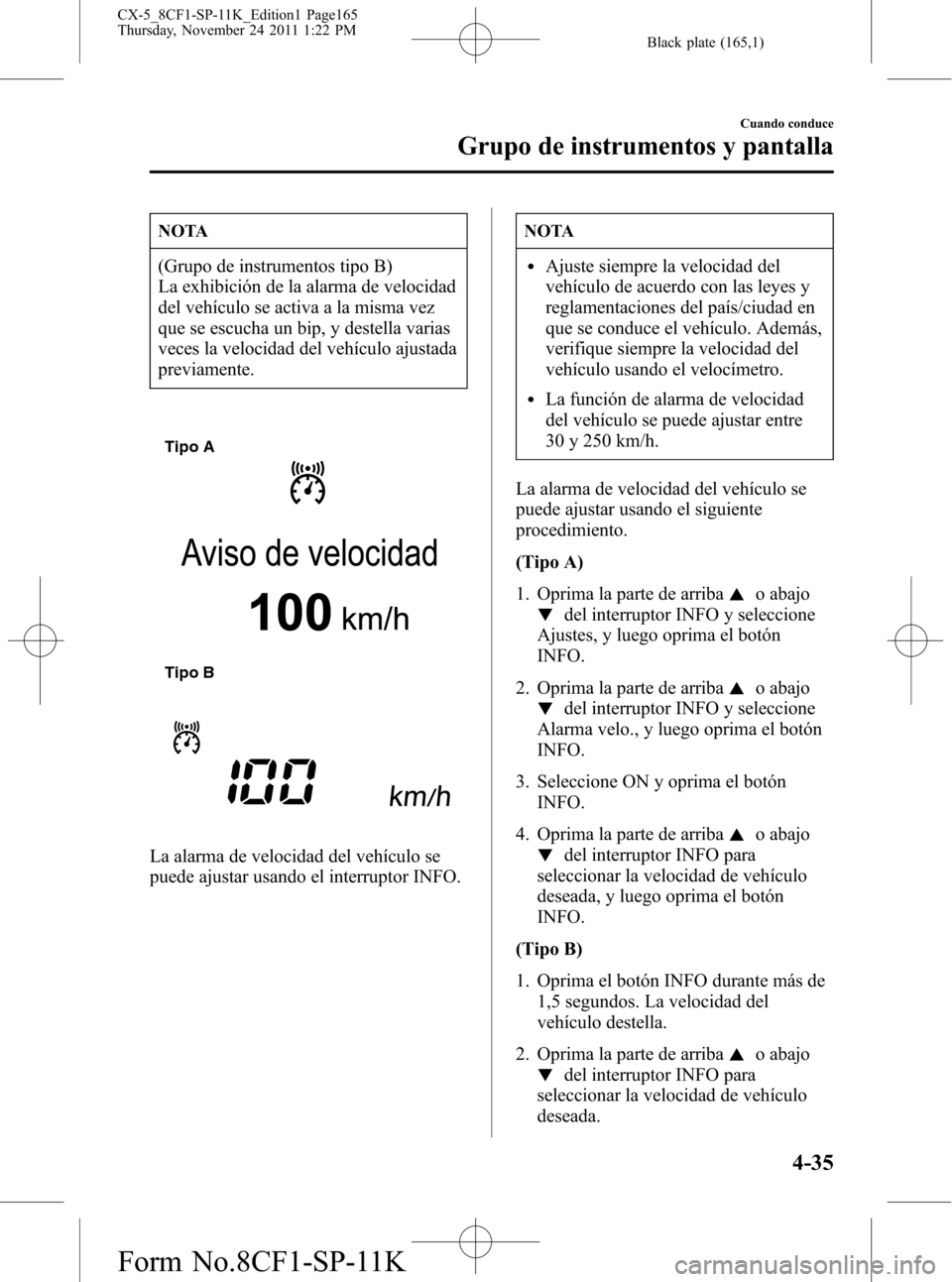

Black plate (165,1)
NOTA
(Grupo de instrumentos tipo B)
La exhibición de la alarma de velocidad
del vehículo se activa a la misma vez
que se escucha un bip, y destella varias
veces la velocidad del vehículo ajustada
previamente.
Tipo A
Tipo B
La alarma de velocidad del vehículo se
puede ajustar usando el interruptor INFO.
NOTA
lAjuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
verifique siempre la velocidad del
vehículo usando el velocímetro.
lLa función de alarma de velocidad
del vehículo se puede ajustar entre
30 y 250 km/h.
La alarma de velocidad del vehículo se
puede ajustar usando el siguiente
procedimiento.
(Tipo A)
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Alarma velo., y luego oprima el botón
INFO.
3. Seleccione ON y oprima el botón
INFO.
4. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar la velocidad de vehículo
deseada, y luego oprima el botón
INFO.
(Tipo B)
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar la velocidad de vehículo
deseada.
Cuando conduce
Grupo de instrumentos y pantalla
4-35
CX-5_8CF1-SP-11K_Edition1 Page165
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

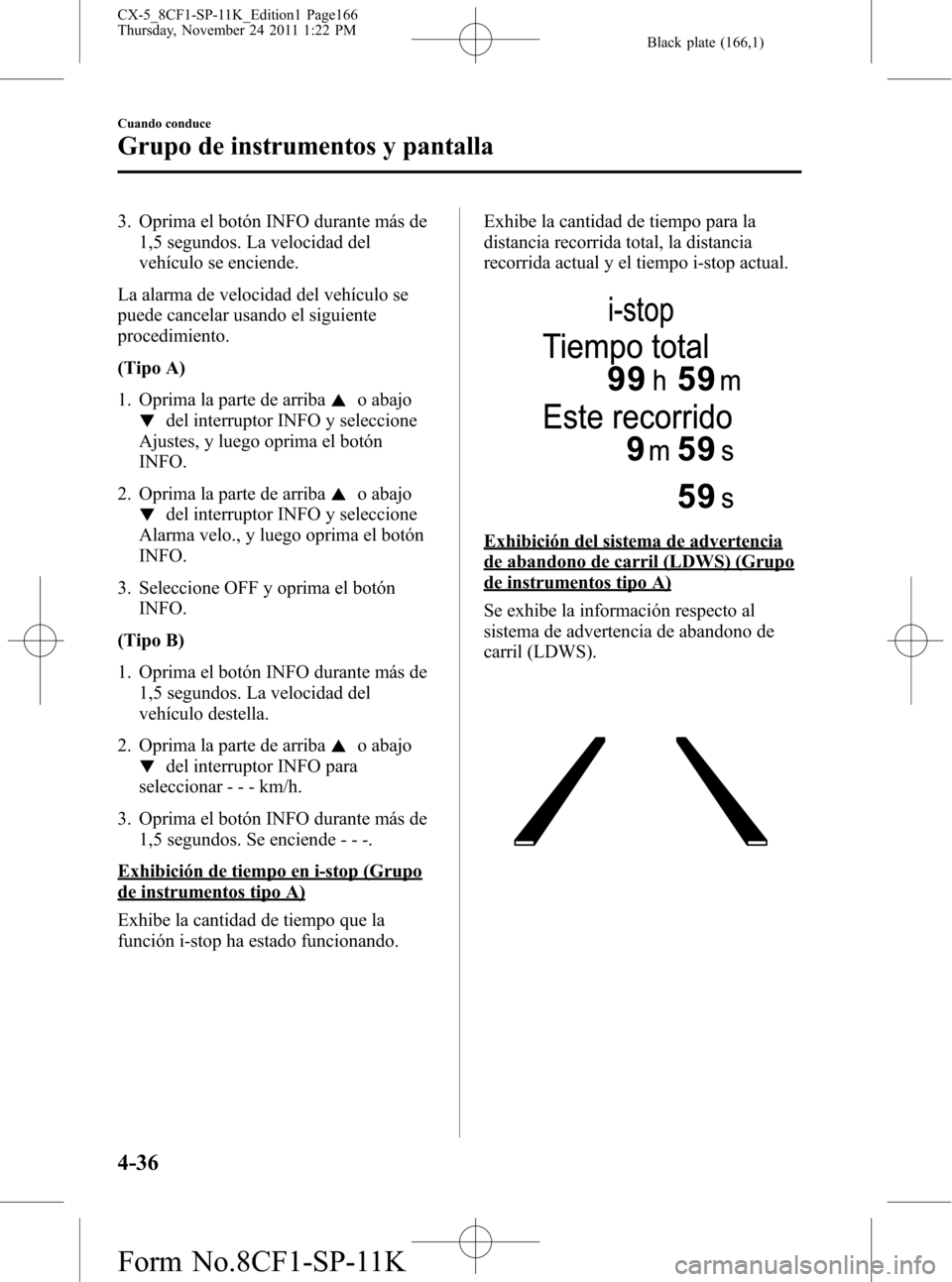

Black plate (166,1)
3. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo se enciende.
La alarma de velocidad del vehículo se
puede cancelar usando el siguiente
procedimiento.
(Tipo A)
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Alarma velo., y luego oprima el botón
INFO.
3. Seleccione OFF y oprima el botón
INFO.
(Tipo B)
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar- - - km/h.
3. Oprima el botón INFO durante más de
1,5 segundos. Se enciende - - -.
Exhibición de tiempo en i-stop (Grupo
de instrumentos tipo A)
Exhibe la cantidad de tiempo que la
función i-stop ha estado funcionando.Exhibe la cantidad de tiempo para la
distancia recorrida total, la distancia
recorrida actual y el tiempo i-stop actual.
Exhibición del sistema de advertencia
de abandono de carril (LDWS) (Grupo
de instrumentos tipo A)
Se exhibe la información respecto al
sistema de advertencia de abandono de
carril (LDWS).
4-36
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page166
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

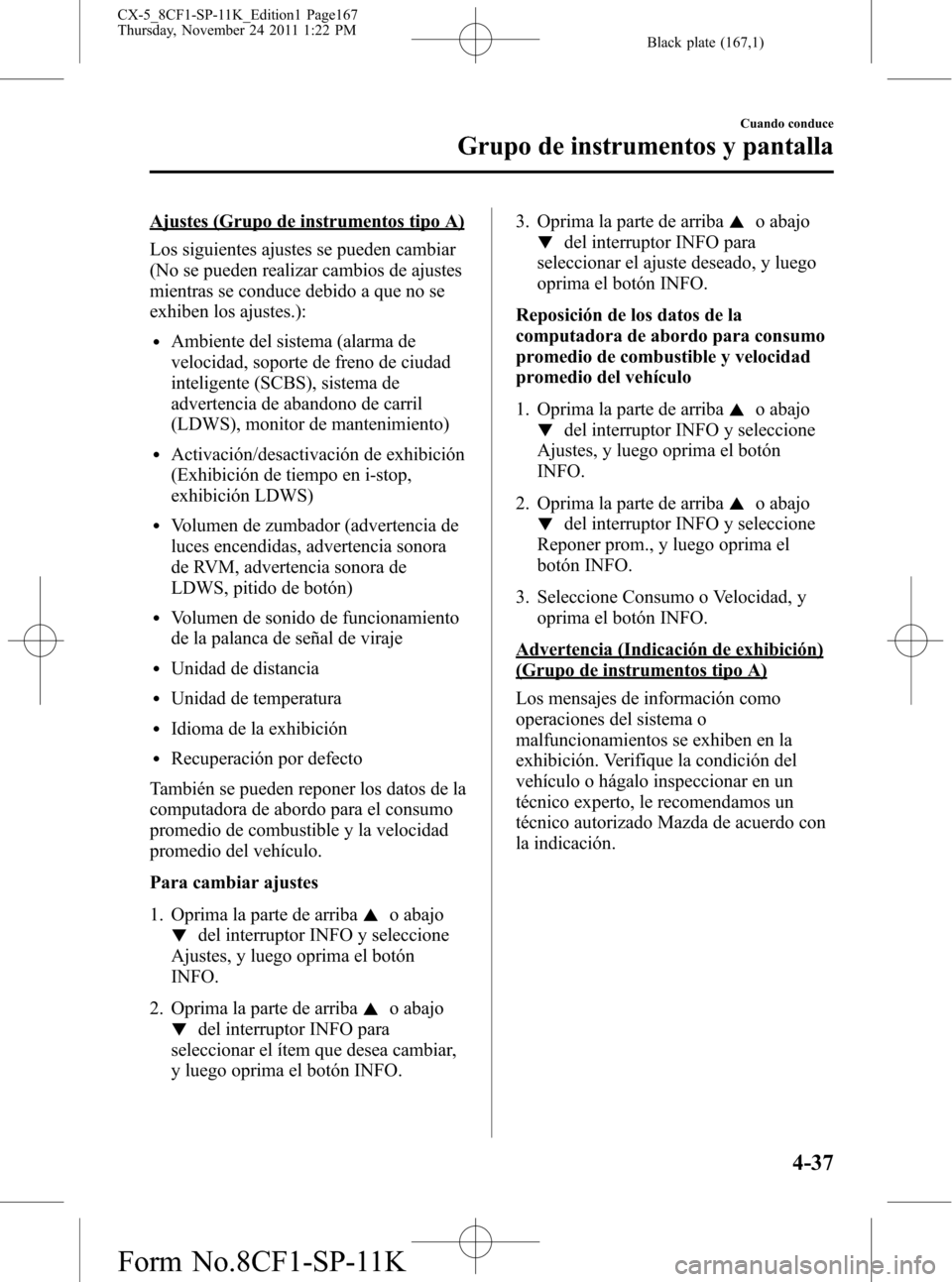

Black plate (167,1)
Ajustes (Grupo de instrumentos tipo A)
Los siguientes ajustes se pueden cambiar
(No se pueden realizar cambios de ajustes
mientras se conduce debido a que no se
exhiben los ajustes.):
lAmbiente del sistema (alarma de
velocidad, soporte de freno de ciudad
inteligente (SCBS), sistema de
advertencia de abandono de carril
(LDWS), monitor de mantenimiento)
lActivación/desactivación de exhibición
(Exhibición de tiempo en i-stop,
exhibición LDWS)
lVolumen de zumbador (advertencia de
luces encendidas, advertencia sonora
de RVM, advertencia sonora de
LDWS, pitido de botón)
lVolumen de sonido de funcionamiento
de la palanca de señal de viraje
lUnidad de distancia
lUnidad de temperatura
lIdioma de la exhibición
lRecuperación por defecto
También se pueden reponer los datos de la
computadora de abordo para el consumo
promedio de combustible y la velocidad
promedio del vehículo.
Para cambiar ajustes
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar el ítem que desea cambiar,
y luego oprima el botón INFO.3. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar el ajuste deseado, y luego
oprima el botón INFO.
Reposición de los datos de la
computadora de abordo para consumo
promedio de combustible y velocidad
promedio del vehículo
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Reponer prom., y luego oprima el
botón INFO.
3. Seleccione Consumo o Velocidad, y
oprima el botón INFO.
Advertencia (Indicación de exhibición)
(Grupo de instrumentos tipo A)
Los mensajes de información como
operaciones del sistema o
malfuncionamientos se exhiben en la
exhibición. Verifique la condición del
vehículo o hágalo inspeccionar en un
técnico experto, le recomendamos un
técnico autorizado Mazda de acuerdo con
la indicación.
Cuando conduce
Grupo de instrumentos y pantalla
4-37
CX-5_8CF1-SP-11K_Edition1 Page167
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (168,1)

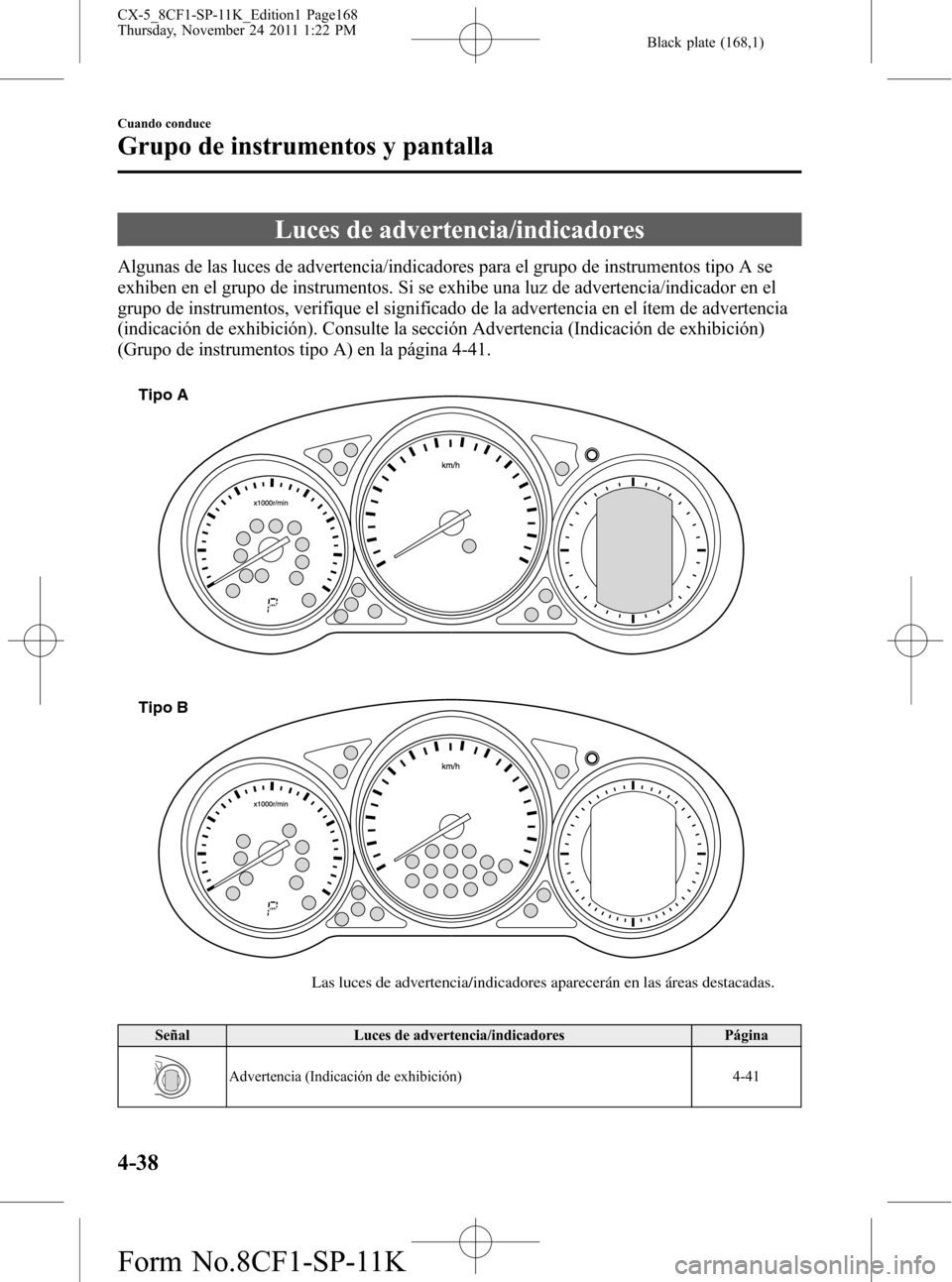

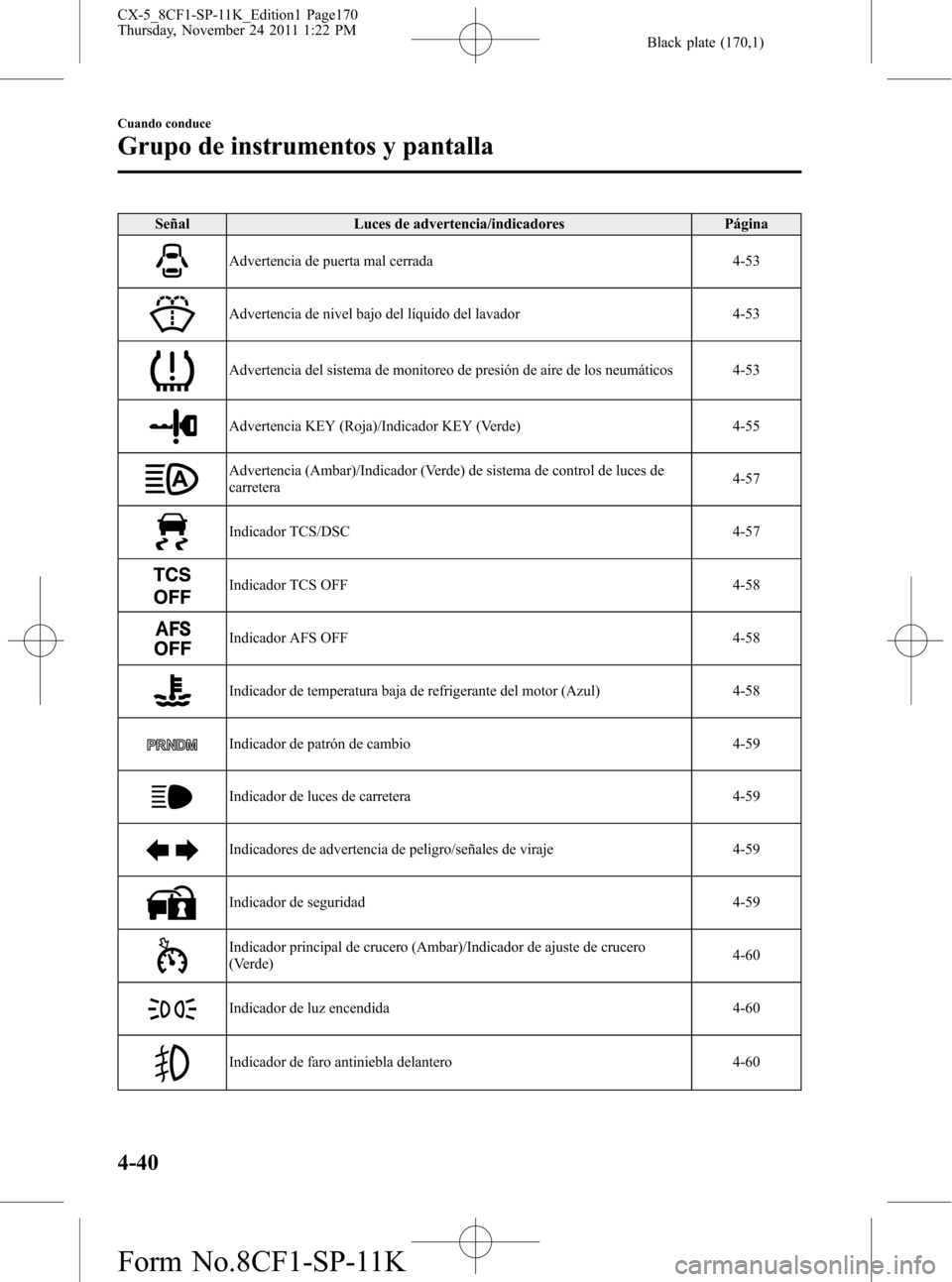

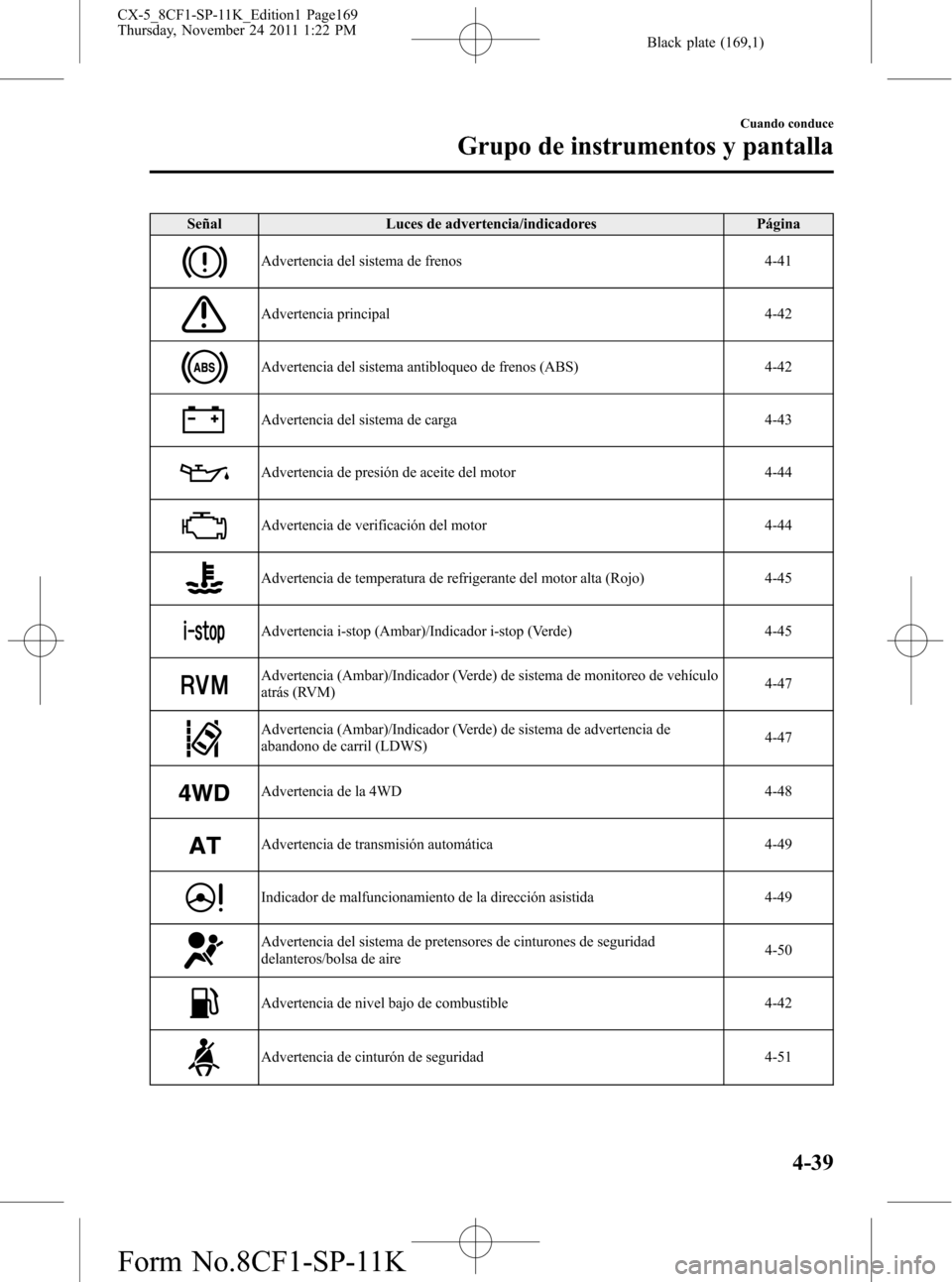

Luces de advertencia/indicadores
Algunas de las luces de advertencia/indicadores para el grupo de instrumentos tipo A se
exhiben en el grupo de instrumentos. Si se exhibe una luz de advertencia/indicador en el
grupo de instrumentos, verifique el significado de la advertencia en el ítem de advertencia
(indicación de exhibición). Consulte la sección Advertencia (Indicación de exhibición)
(Grupo de instrumentos tipo A) en la página 4-41.
Tipo A
Tipo B
Las luces de advertencia/indicadores aparecerán en las áreas destacadas.
Señal Luces de advertencia/indicadores Página
Advertencia (Indicación de exhibición) 4-41
4-38
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page168
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (169,1)
Señal Luces de advertencia/indicadores Página
Advertencia del sistema de frenos 4-41
Advertencia principal 4-42
Advertencia del sistema antibloqueo de frenos (ABS) 4-42
Advertencia del sistema de carga 4-43
Advertencia de presión de aceite del motor 4-44
Advertencia de verificación del motor 4-44
Advertencia de temperatura de refrigerante del motor alta (Rojo) 4-45
Advertencia i-stop (Ambar)/Indicador i-stop (Verde) 4-45
Advertencia (Ambar)/Indicador (Verde) de sistema de monitoreo de vehículo
atrás (RVM)4-47
Advertencia (Ambar)/Indicador (Verde) de sistema de advertencia de
abandono de carril (LDWS)4-47
Advertencia de la 4WD 4-48
Advertencia de transmisión automática 4-49
Indicador de malfuncionamiento de la dirección asistida 4-49
Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire4-50
Advertencia de nivel bajo de combustible 4-42
Advertencia de cinturón de seguridad 4-51
Cuando conduce
Grupo de instrumentos y pantalla
4-39
CX-5_8CF1-SP-11K_Edition1 Page169
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (170,1)
Señal Luces de advertencia/indicadores Página
Advertencia de puerta mal cerrada 4-53
Advertencia de nivel bajo del líquido del lavador 4-53
Advertencia del sistema de monitoreo de presión de aire de los neumáticos 4-53
Advertencia KEY (Roja)/Indicador KEY (Verde) 4-55
Advertencia (Ambar)/Indicador (Verde) de sistema de control de luces de
carretera4-57
Indicador TCS/DSC 4-57
Indicador TCS OFF 4-58
Indicador AFS OFF 4-58
Indicador de temperatura baja de refrigerante del motor (Azul) 4-58
Indicador de patrón de cambio 4-59
Indicador de luces de carretera 4-59
Indicadores de advertencia de peligro/señales de viraje 4-59
Indicador de seguridad 4-59
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-60
Indicador de luz encendida 4-60
Indicador de faro antiniebla delantero 4-60
4-40
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page170
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K
